画像検査システム Image Sniper
主な仕様
本体サイズ | 約 幅460×奥行460×高さ740mm |
対応ワークサイズ | 有効範囲 幅360×奥行250mm |
検査ライブラリ登録数 | 登録数:無制限 検査箇所:MAX20ヵ所 |
管理項目 | 生産タクト・予定台数・判定回数・OK/NG回数・検出率(%) |
データ出力 | CSV形式(品目、日時、判定回数、OK/NG回数、検出率) |
判定画像の保存 | JPG形式:保存データ容量の制限設定可 |
判定表示時間の設定 | OK / NG 判定の表示 |
音声ファイル | 判定時での音源ファイル : 7パターン |
判定許容値の設定 | |
イメージ・ビデオ設定 | 明暗・コントラスト・RGB・グラフィックモードなど |
作るきっかけはグループ会社の製造係長の悩み相談。
部品の組付工程においてビスの止め忘れが発生したが、
目視検査で検出することができず不良流出となってしまった。
作業者への再教育は一時的に効果が得られたが、
人の入替えや時間が経つと再発してしまい大変苦労していた。
ビス止め部分の検査において、作業者のコンディションや人員変更に影響なく、
容易かつ確実に検査できる方法はないだろうか・・・。
【 作業手順書は存在するが・・・ 】
生産工程において従来の人的な確認作業では、
ミスの発生を“ゼロ”にするのは難しく、製造現場の永遠のテーマでもあります。
しかし・・・
力量任せの目視検査では作業者によってバラつき、目視である以上限界もあります。
検査の自動化が頭をよぎる一方・・・
・検査対象が多種多様で簡単に自動化できない
・工数は増やせない
・導入コストが心配
乗り越えなければならない課題は多くありました。
【 自動画像検査システム 『イメージスナイパー』 が誕生! 】
検討の末・・・

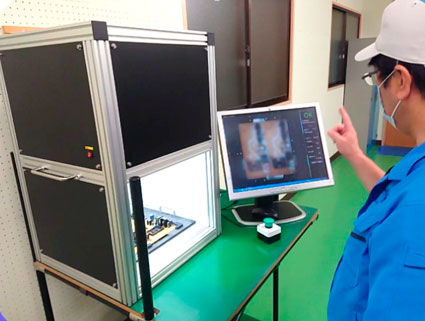

カメラを利用した画像検査システム『イメージスナイパー』が誕生しました!
【シンプルな検出基準】

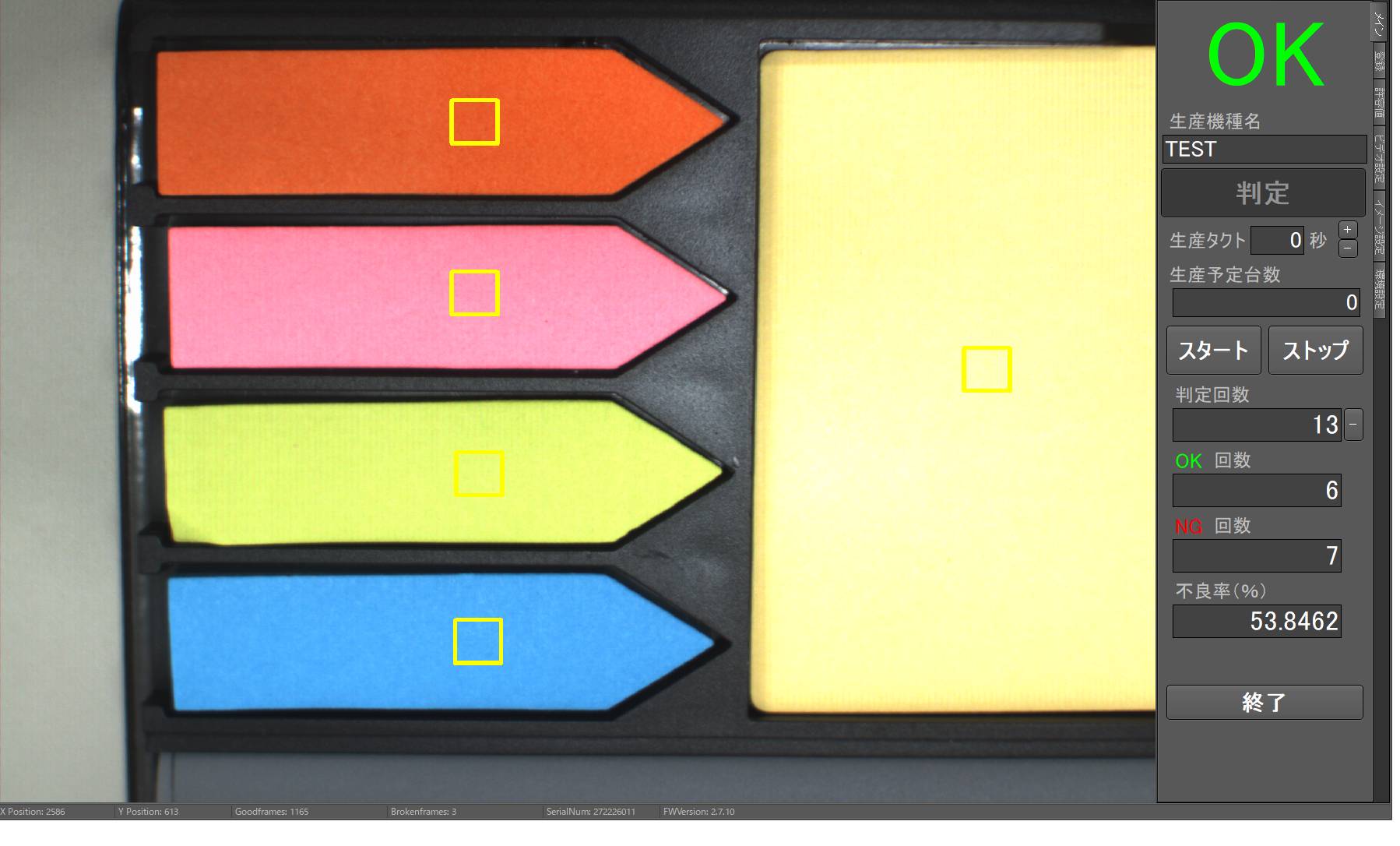

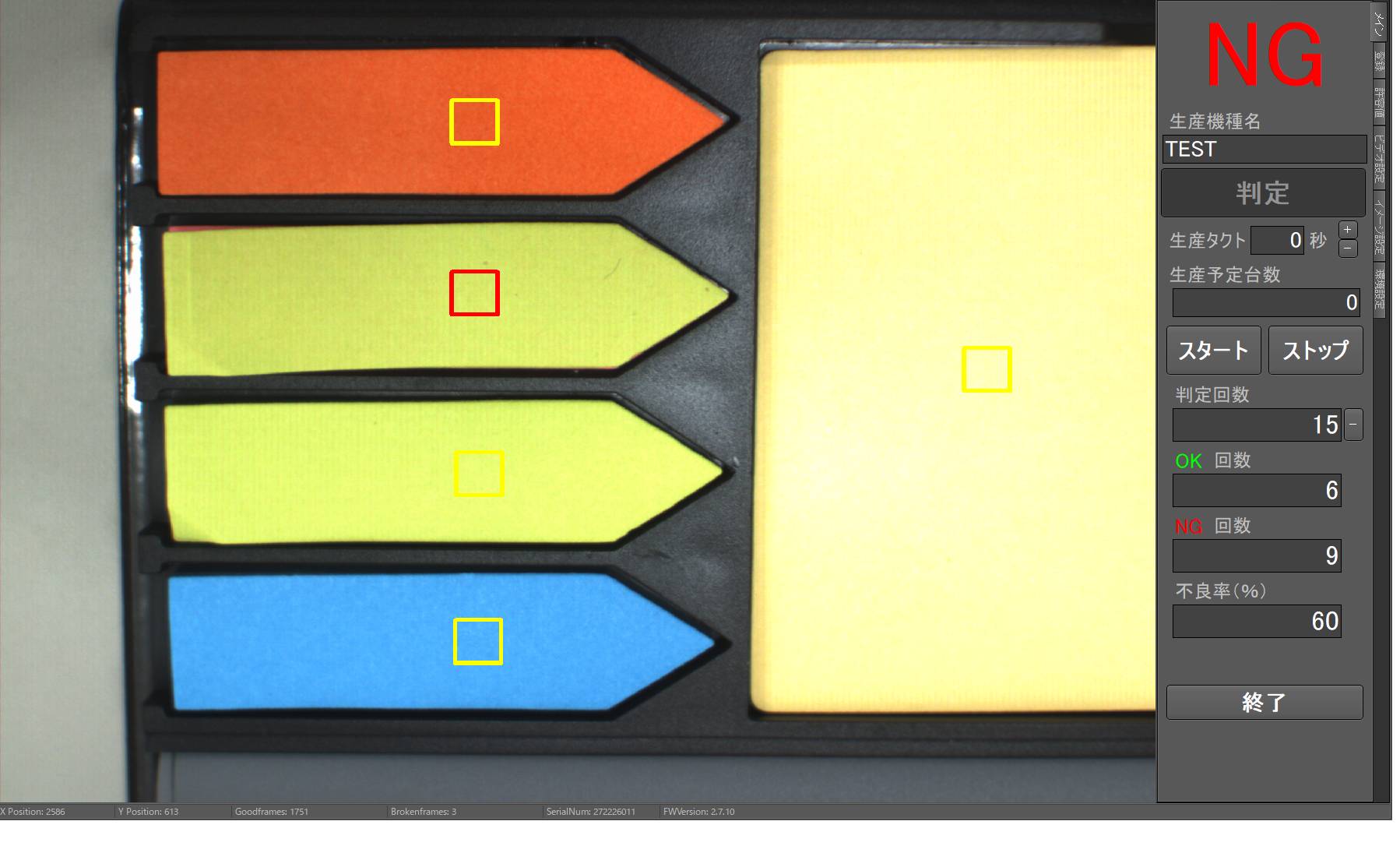

部品の有無や色味を検出することで、様々な検査対象に応用可能!

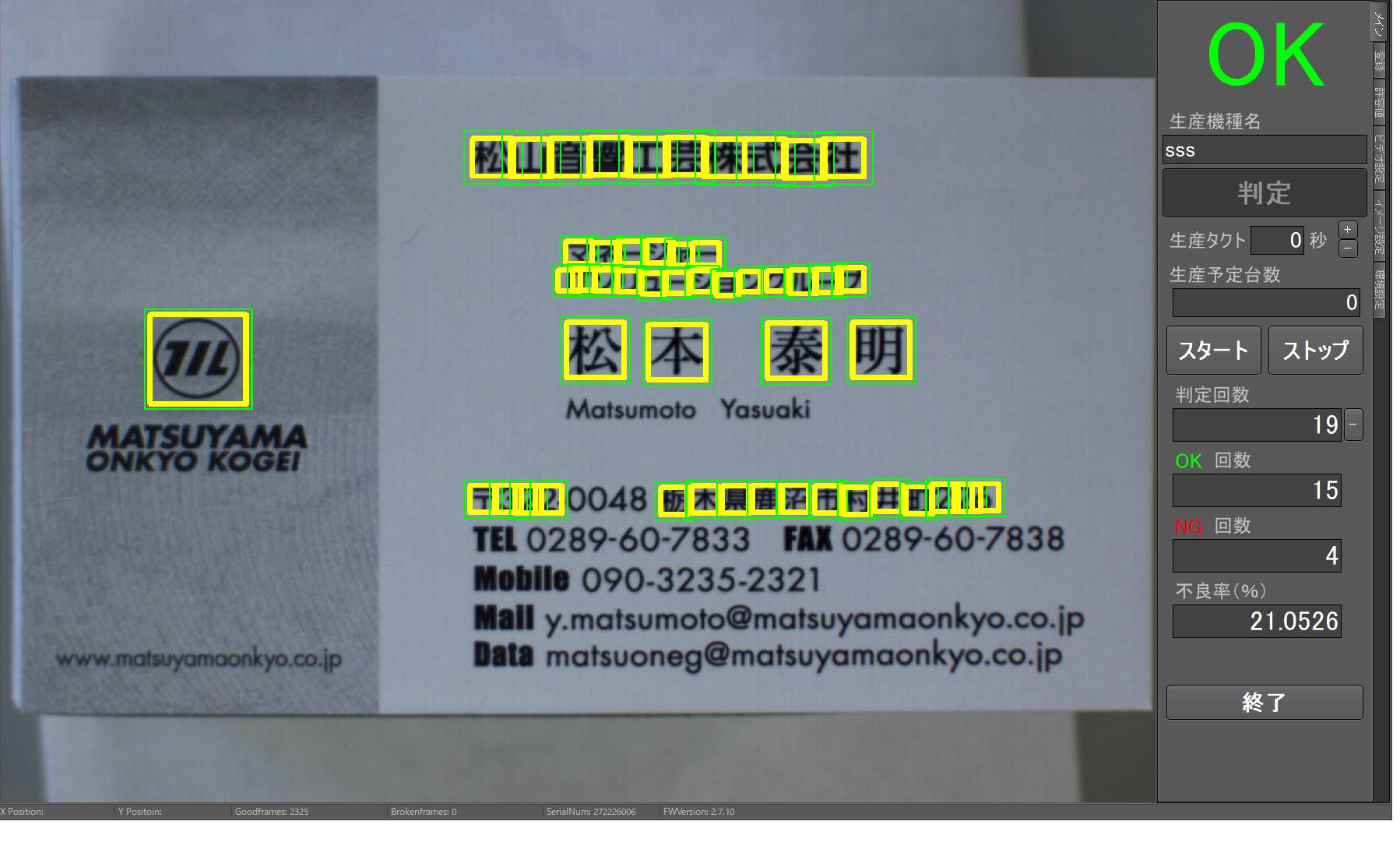

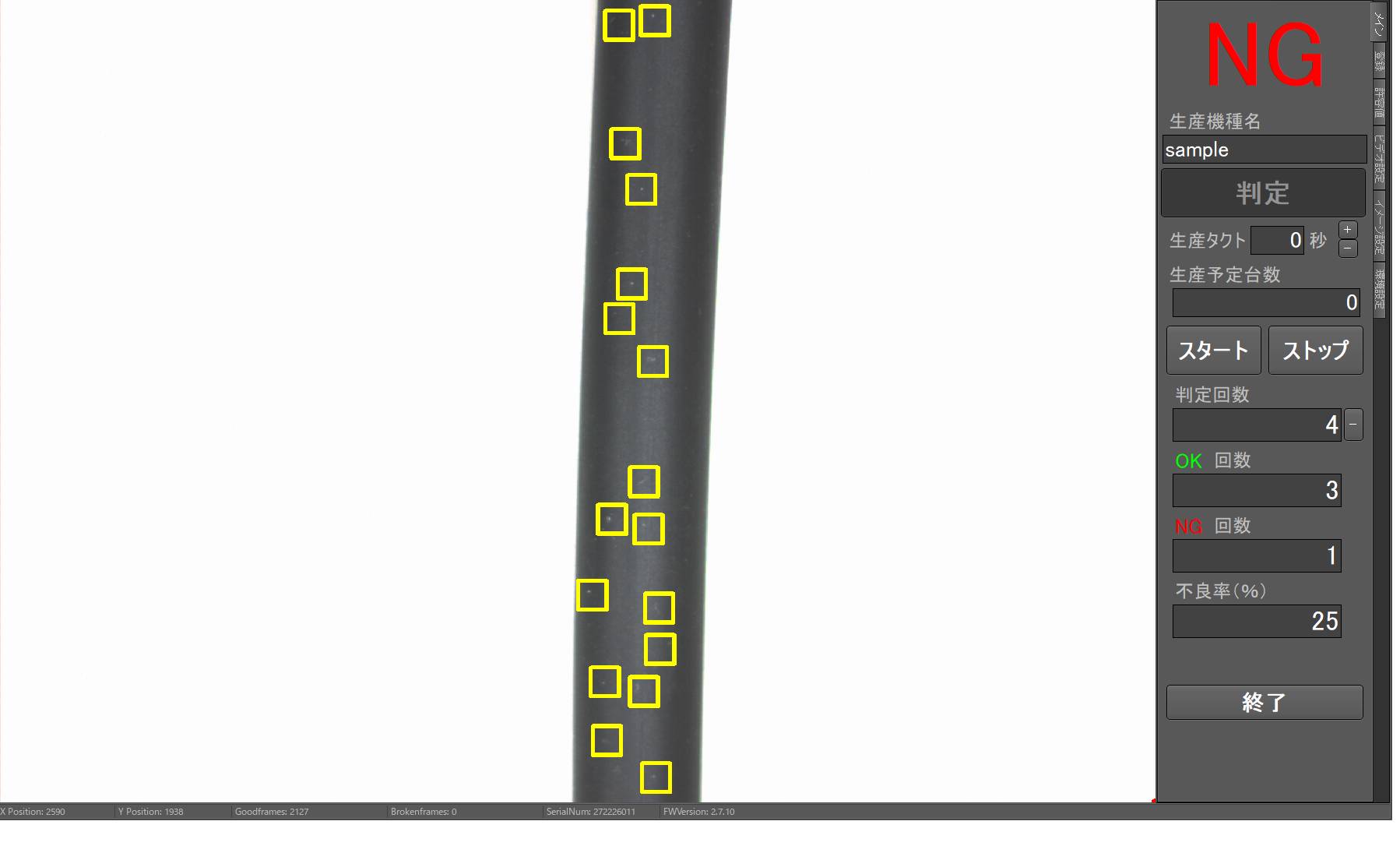

【シンプル作業&画面表示】
対象品をセットしボタンを押すだけ!
【データの活用】

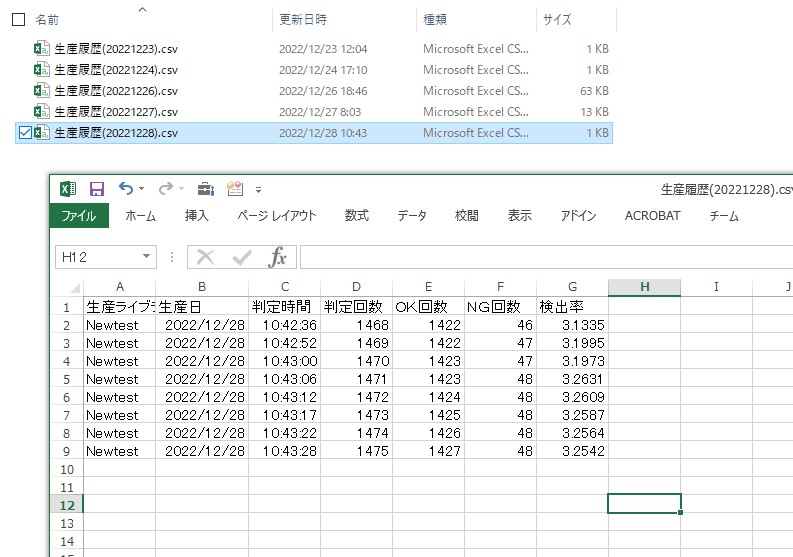

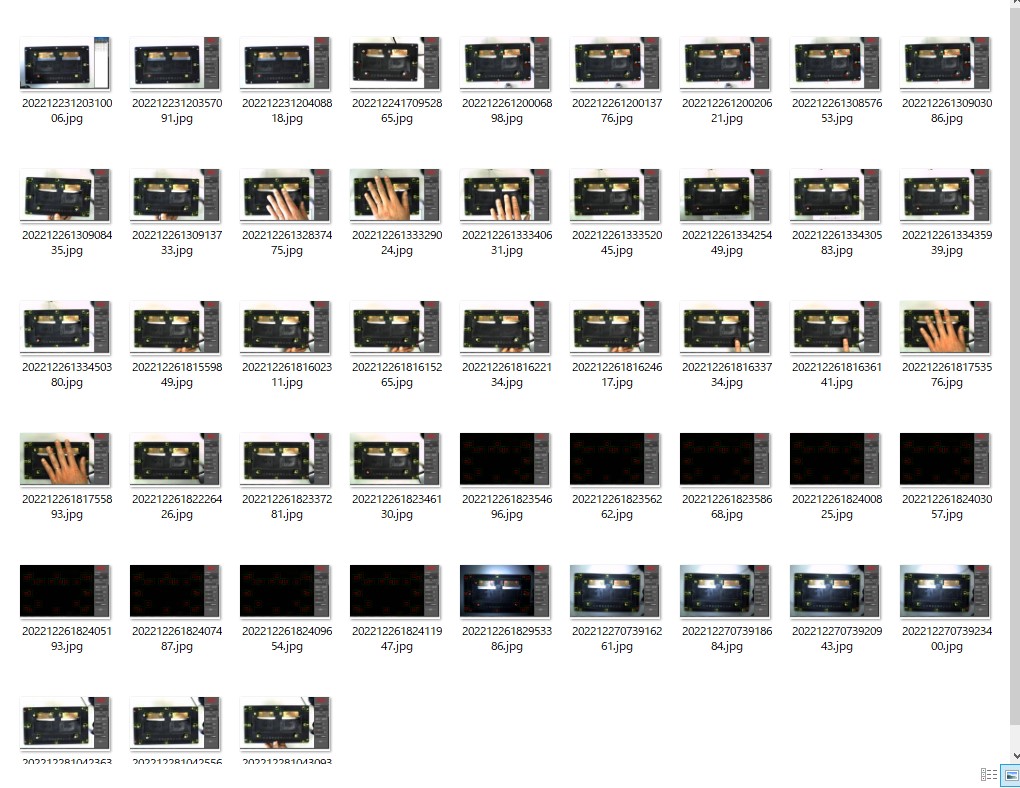

作業内容や合否判定データを保存し、検査エビデンスを残すことが可能!
シンプル構造でコストを抑えながら、作業工数を大きく増やすことなく、
目視検査の自動化が実現しました!

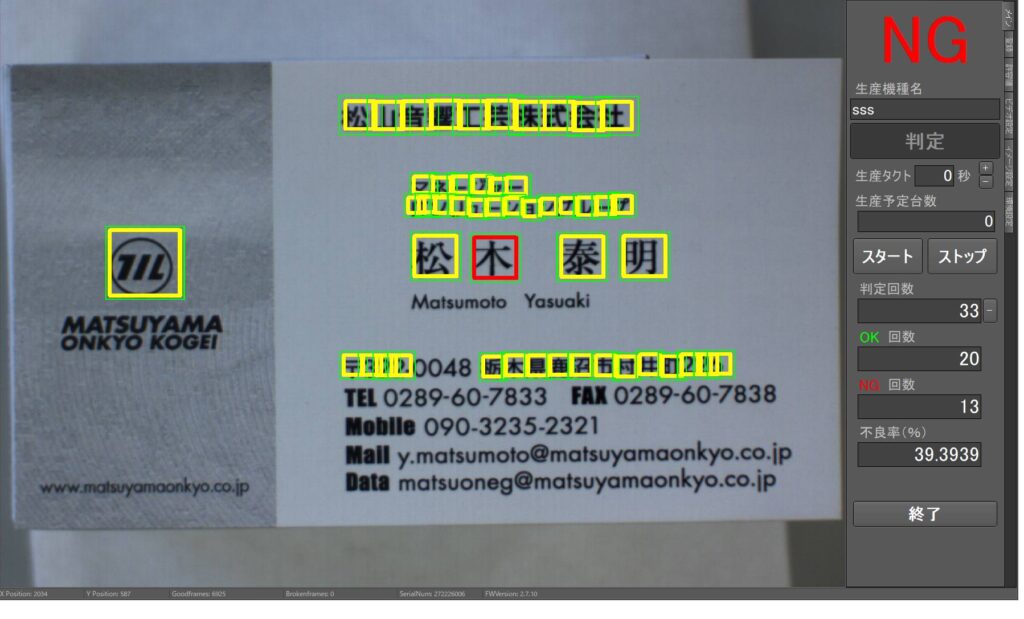

二値化処理なので黒白で相違比較できるものは可能です。
ビスの検査以外にも・・・
●電光掲示板などのLED点灯・非点灯確認
●部品の向き(極性など)
●配線コードのカラー相違
多岐にわたり応用いただいております。
こんな検査は可能か?
お悩みありましたら、ぜひご相談ください!
誠心誠意対応させていただきます。

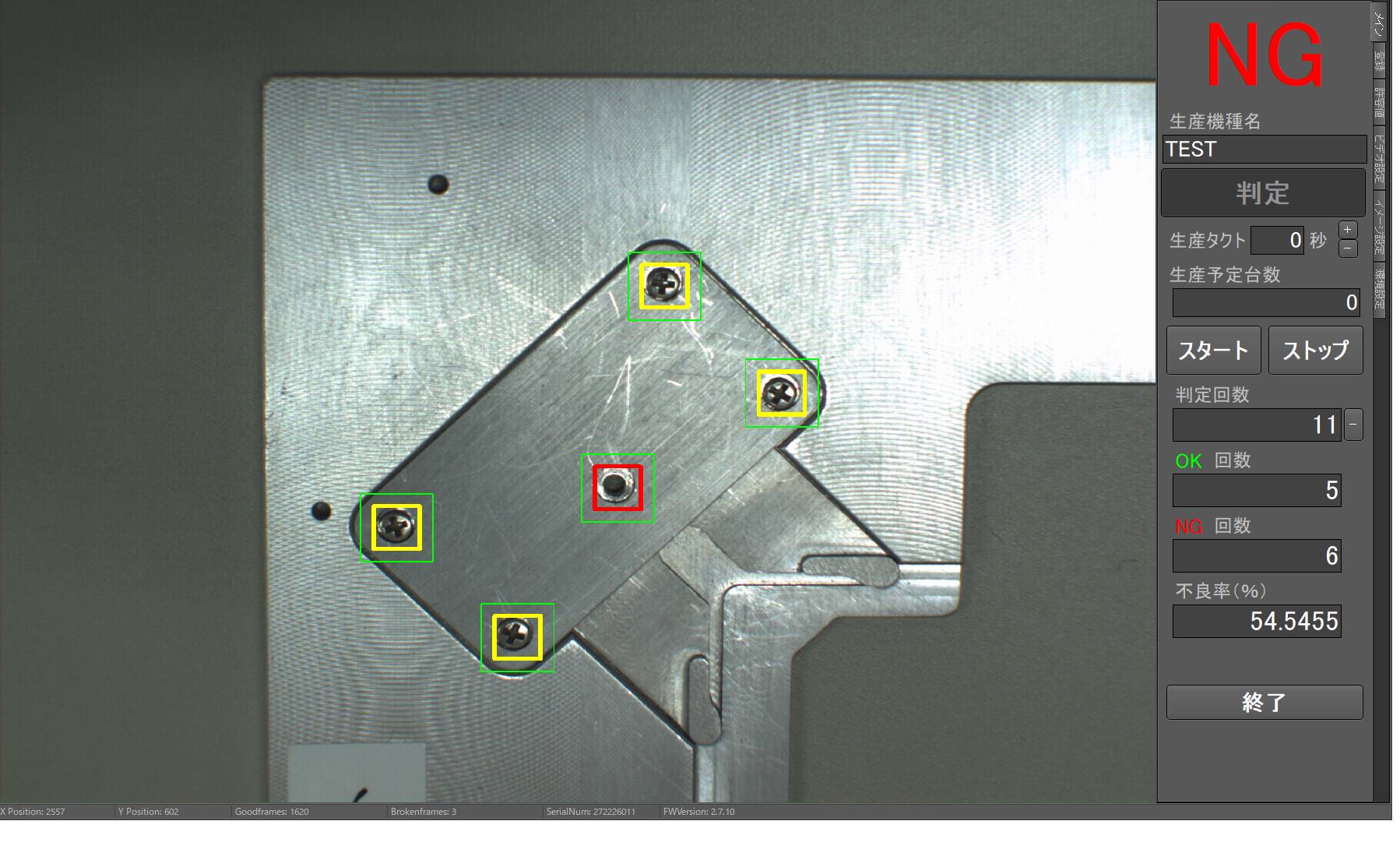

【ビス欠品チェック】
