製品紹介

リフローボードは、SMT実装ラインでの基板を搬送させる治具です。
スクリーン印刷機~搭載~リフローまでを使用することが可能で
繰り返し利用することができます。

推奨する対応基板

● 実装ラインの最小基板サイズよりも小さい場合(50×50㎜以下)

● 1㎜以下のリジット基板やFPCなどの薄物基板

● 複数の基板をまとめて一括で実装したい場合(面付け・異種混合)

● マスキングテープ固定でのテープコスト・手間を省きたい場合(※粘着タイプ)

● 基板の反り・位置ズレ不良を抑制したい場合(※基板ホールド機構)

各種リフローボード

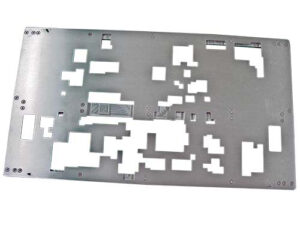

 標準タイプ

標準タイプのリフローボードです。
ボードの材質は、耐熱ガラエポ・アルミ・マグネシウムが一般的です。

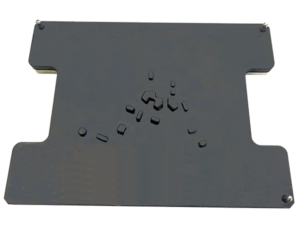

 粘着タイプ

標準タイプに繰り返し基板を取り外しできる粘着層を追加したものです。



 基板ホールド機構

特殊機構によって、キャリア厚さ内に基板側面を押える機能を持たせました。
これにより、メタルマスク版離れ時に発生する基板脱落・基板の反りなどを抑制できるようになります。



● 作業動画事例



 基板セット用位置決め・剥がし治具

リフローボードに基板をセットするための
基板位置決め治具です。
標準は、ステンレスの金属ピンを使いますが
樹脂ピンも対応可能です
粘着タイプ用のFPC基板剥がし治具
粘着で貼り合わせたFPC基板を手で剥がすと
反りが発生してしまいます。
この治具を利用することで反りによる部品への
ストレスを抑制し、基板を剥がすことができます
