フォーミングカット治具

紹介動画

【　困りごと　】

生産部品を管理・下準備する資材課からの相談でした。
生産する上で、アキシャル部品のフォーミングとカット作業の下準備が必要です。
試作・小ロットの生産では、自動機にセットできるような部品ではなく
バラ部品での支給・調達となります。
その為、１つ１つの部品を手作業で対応しなければならず、
多くの工数（時間）を費やしていました。

【　生産スケジュールに合わせた対応に追われる日々　】

試作・小ロットでは１日に数機種の生産を行うため
その生産スケジュールに合わせた部品の払い出しが
必要でした。成形する部品種類が多い生産機種は複数人で
対応していても間に合わず生産現場と成形現場を
何度も往復する時もあります。また、多いときは数百・数千回も指で
フォーミング（曲げる）することもあり
手首や指も疲労や痛みが・・・
計画に間に合わせるためのプレッシャー・・・
体も神経もボロボロでした。

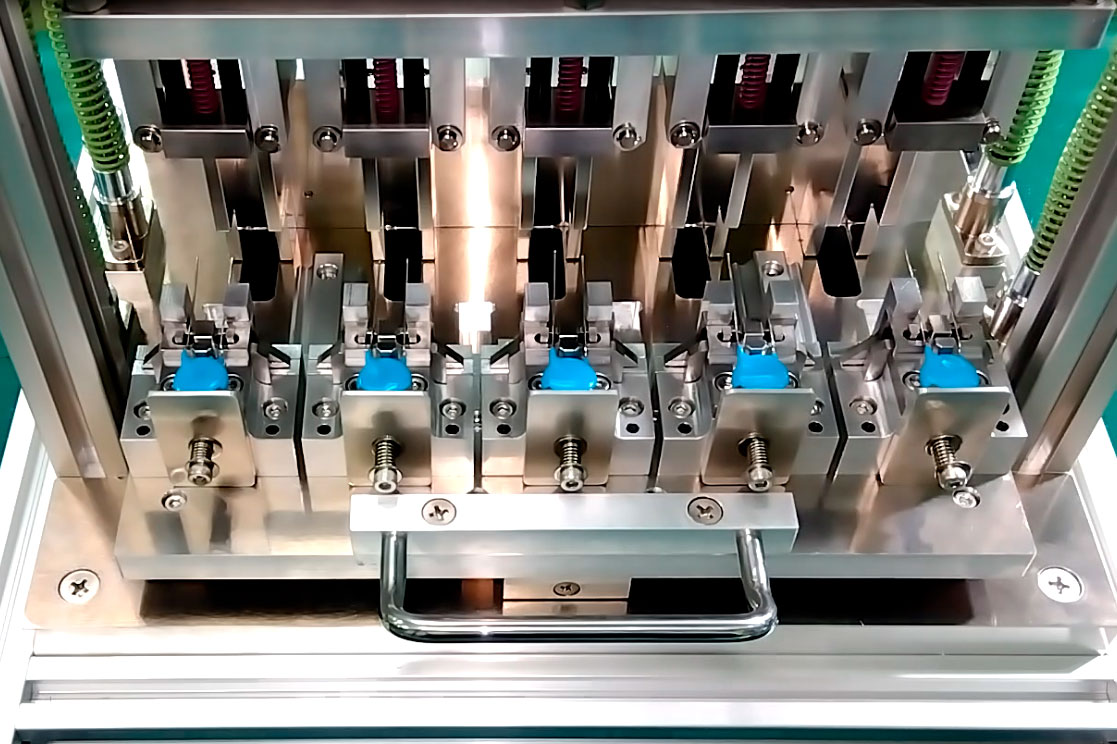

【　フォーミングカット治具で解消！！　】

これまで１つずつしか出来なかった作業が

●　複数部品を一括で対応
●　誰でもバラつきのない同じ形状ができる

「フォーミングカット治具」
が誕生しました。

ヘッド部・受け部を交換することで
他の部品形状のフォーミング＆カットも
対応可能です。

製作事例

セラミックコンデンサ

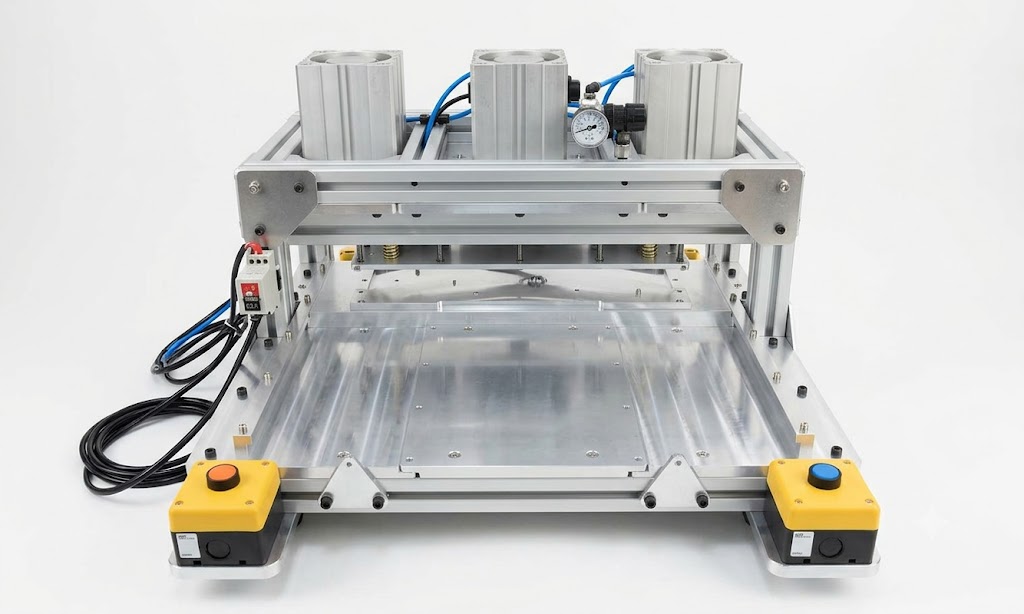

電動式仕様	テーブルスライダー仕様

コンパクト仕様

リードフォーミング　参考形状

コンデンサ	内R曲げクリンチ	外R曲げクリンチ	ピッチ変更

抵抗・ダイオード	片側クランク曲げ	コ字曲げ

抵抗	S字曲げ	U字曲げ

LED	クランク曲げ

４端子ホールIC

３端子レギュレーター
